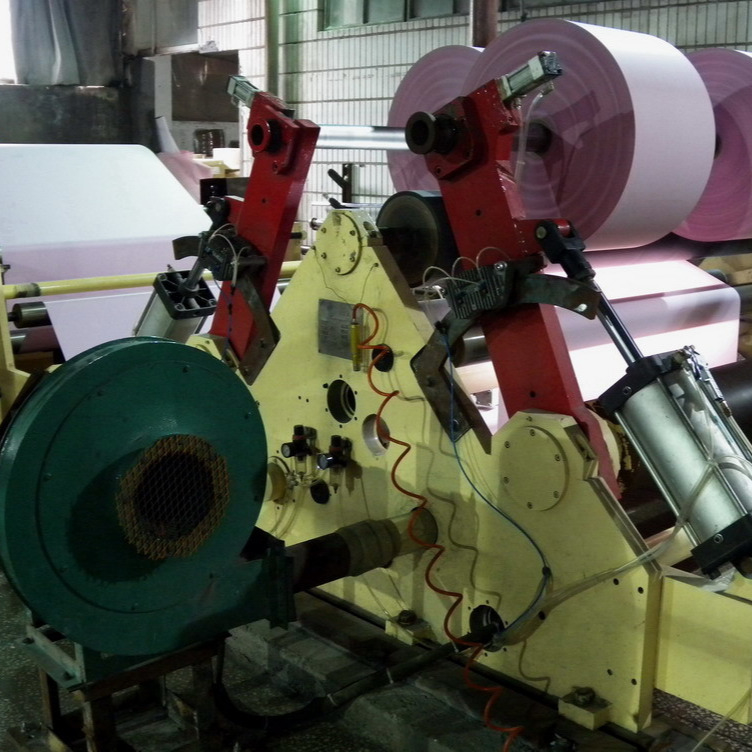

machine de fente de papier de rebobinage de papier autocopiant de Rewinder de découpeuse de petit pain de NCR de 1200mm

Découpeuse maximum Rewinder de papier autocopiant de Rewinder de découpeuse de NCR de la grande vitesse 1200mm du FOYER FM1850

Description des pièces principales de machine

1. Déroulez les pièces
1) déroulent le type
Monoposte avec le guide web automatique ; Déroulez l'axe : 3" axes d'air importés, quantité : 2 PCs ; Petit pain en aluminium de guide web fait à Ningbo Chine ; Guide web importé avec le capteur électrique de photo, boîte de contrôle locale pour un meilleur centrage de petit pain enorme ;

2) Déroulez le contrôle de tension
Le frein pneumatique d'utilisation du convertisseur italien de RE, de SMC E/A du Japon, du capteur de tension et du contrôleur de tension de Mitsubishi Japon, ces fait ensemble le contrôle de tension de boucle bloquée ;
Taille de frein : 1520 N.M, quantité : 1 ensemble.

2. Pièces principales de machine
1) ces composants incluent l'embase, les murs latéraux, le petit pain de soutien, le mécanisme principal de petit pain d'avance/de petit pain de cavalier et les pièces d'entraînement.

2) Le petit pain de Web, le petit pain d'écarteur, et le petit pain de guide, sont faits d'alliage d'aluminium à partir de Ningbo Chine dia.120mm, où un plus grand angle d'enveloppe est nécessaire, le diamètre de petit pain est 150mm

3) Le petit pain d'avance de « S » est modèle cannelé et conduit par le moteur principal par la courroie, d'où comme petit pain de soutien n'est pas conduit.

Le petit pain d'avance de « S » et le petit pain de soutien sont unité centrale couverte. En choisissant la bonne dureté de la couverture d'unité centrale il est possible de fendre le papier de CFB sur cette machine sans montrer n'importe quelles couleur/représentation.

Le diamètre du petit pain de soutien est 270mm.

Le petit pain de soutien est équipé d'un petit pain de cavalier couvert en caoutchouc. La fonction du petit pain de cavalier est de tenir le papier pour mener en place pendant l'arrêt de machine ou le filetage et pour faciliter un meilleur filetage. Le petit pain est chargé par les cylindres pneumatiques.

4) Fente du couteau
Ces composants incluent les axes dessus et bas de couteau, l'embrayage d'entraînement, les couteaux de dispositif d'arrangement de couteau, dessus et bas manuels.

L'axe supérieur de couteau peut micro-être axialement ajusté par le dispositif manuel d'arrangement de couteau à engager les couteaux dessus et bas. Le matériel pour le couteau supérieur est acier à grande vitesse et pour le couteau inférieur est l'acier à outils. 5 PCs chacun des couteaux dessus et bas sont inclus.

5) Le moteur principal est inverseur a commandé le moteur à courant alternatif triphasé (11kW-6P) sur lequel est l'encodeur installé de Koyo, et l'inverseur est de YASKAWA Japon. Le moteur principal conduit le petit pain principal d'avance par l'intermédiaire de la courroie.

6) Tous les petits pains (conduits ou petits pains non conduits, ou petits pains couverts en caoutchouc) ont été dynamiquement équilibre examiné.

7) Enlèvement d'équilibre par le ventilateur d'aspiration, turbine : 3 KILOWATTS

3. Pièces de rebobinage
1) rebobinage :
En termes de enroulement, l'enroulement s'appelle le « centre se rebobinant » si des axes de rebobinage sont conduits. C'est « l'enroulement extérieur » si le petit pain de papier rebobiné est en contact avec le rouleau de machine et l'enroulement est réalisé par la force de frottement.

Sur proposé « le rewinder extérieur de découpeuse de centre » il est possible d'appliquer « centre se rebobinant » et les techniques « de rebobinage extérieur central ».

2) Axes de rebobinage : 3" les axes d'air importés, 2 PCs, charge maximum par airshaft est 1500kg.

3) Moteurs de rebobinage (18.5KW-6P) : l'inverseur 2 a commandé les moteurs à courant alternatif triphasés avec l'encodeur de Koyo, inverseur de YASKAWA, chaque axe de rebobinage est conduit par la courroie par son propre moteur.

La pression de contact entre le rouleau de machine et le petit pain de papier rebobiné est commandée à l'aide d'une valve proportionnelle P/E. La tension de enroulement est chandelle commandée, et en plus la pression de contact est proportionnellement commandée et peut être constante maintenu indépendamment de diamètre de papier rebobiné de petit pain.

4) Compte de longueur
Quand la longueur de rebobinage obtient près de la valeur réglée, la machine ralentira et s'arrêtera automatiquement à la longueur réglée. Le diamètre de bobine est calculé et affiché sur l'écran.

5) Facteur différent de chandelle pour différentes catégories de papier pour répondre à l'exigence de impression.

6) Freins de stabilisation d'axe de rebobinage pour stabiliser les petits pains de rebobinage.

7) Les petits pains de papier rebobinés sont débarqués des stations de rebobinage par un pont roulant à fournir par le client.

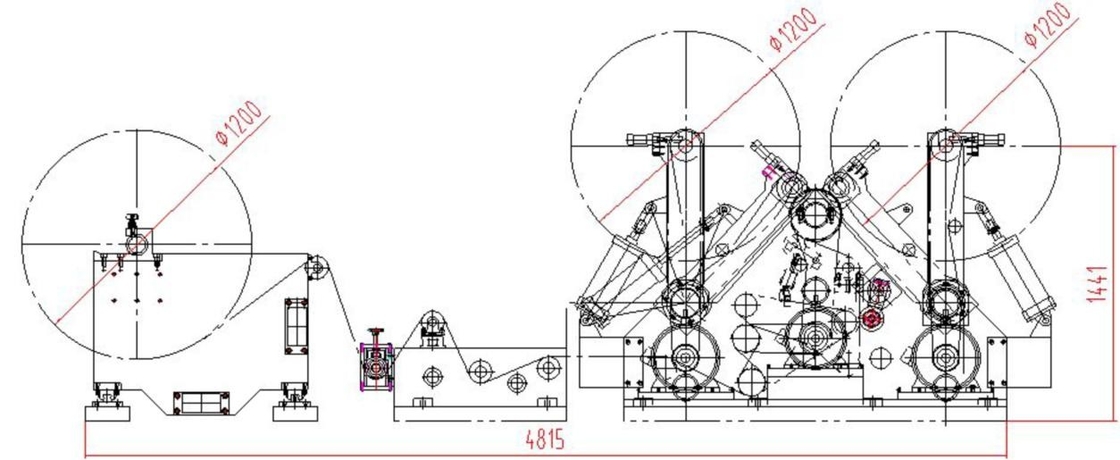

Données techniques
